Uso do Microscópio

A Universidade Federal da Bahia, mesmo dispondo de poucos recursos para novos investimentos, conseguiu montar um laboratório de microscopia óptica para Histologia bem equipado.
Os equipamentos e peças de reposição dos laboratórios são caros e difícies de serem repostos.
Em decorrência disso, o alunado necessita do maior cuidado possível dentro do laboratório. Recomenda-se também o uso rotineiro do jaleco como medida de biosegurança.

Como Manusear um Microscópio

1. Acender a lâmpada do sistema de iluminação.
2. Abrir totalmente o diafragma e colocar o sistema condensador - diafragma na posição mais elevada, pois é aquela que permite melhor iluminação.
3. Movimentar o revólver, colocando em posição a objetiva de menor aumento (4X).
4. Tomar a lâmina com a lamínula para cima e colocá-la na platina, prendendo-a com os grampos.
5. Movimentar o charriot, fazendo com que o preparado fique em baixo da objetiva.
6. Com o parafuso macrométrico, elevar a platina ao máximo, observando que a objetiva não toque na lamínula, pois poderá quebrá-la.
7. Focalizar a preparação para a obtenção de uma imagem nítida, movimentando o parafuso macrométrico e abaixando a platina até que se possa visualizar a imagem.
8. Aperfeiçoar o foco com o parafuso micrométrico.
9. Colocar a região do preparado que se quer ver com maior aumento bem no centro do campo visual da lente.
10. Movimentar o revólver, colocando em posição a objetiva de 10X (aumento médio).
11. Repetir o procedimento do item 6.
12. Para focalizar a nova imagem, repetir o procedimento do item 7.
13. Repetir o item 8.
14. Repetir o item 9.
15. Colocar a objetiva de 40X (maior aumento) em posição e repetir os itens 6, 7 e 8.
16. A objetiva de 100X é chamada de imersão e seu uso será explicado posteriormente.

Observações:
1. A maior parte de nossos microscópios possuem lentes parafocais. Isto significa que, uma vez obtido o foco com a objetiva de menor aumento, basta girar o revólver, colocar a objetiva 10X em posição e acertar o foco apenas com o parafuso micrométrico.
2. Age-se da mesma forma, ao focalizar a objetiva 40X, desde que a imagem esteja em foco com a objetiva 10X.

Microscópio Óptico

Partes
1. Pé
2. Braço
3. Tubo ou canhão
4. Revólver
5. Platina
6. Charriot
7. Parafusos para ajuste macro e/ou micrométrico do foco

Óptica

Sistema de aumento:
- Oculares
- Objetivas

Sistema de iluminação:
- Espelho
- Condensador
- Diafragma
- Filtro

Observações:
1. A imagem proporcionada pelo M.O. é aumentada, virtual e invertida em relação ao objeto examinado.
2. Calcula-se o aumento da imagem obtida ao M.O. multiplicando-se o valor do aumento da ocular pelo valor do aumento da objetiva.
3. Campo microscópico é a área da preparação que se está observando ao M.O. Quanto maior o aumento da imagem, menor é a abrangência do campo.
4. Em virtude do último item, sempre se inicia a observação ao M.O. com uma combinação de lentes que proporcione o menor aumento, a fim de se ter uma visão panorâmica da região que se quer observar com maior aumento.

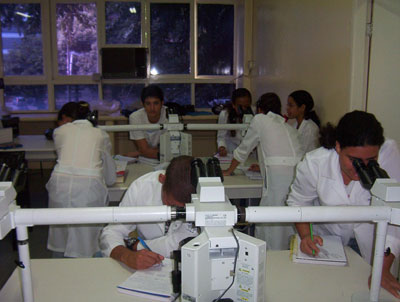

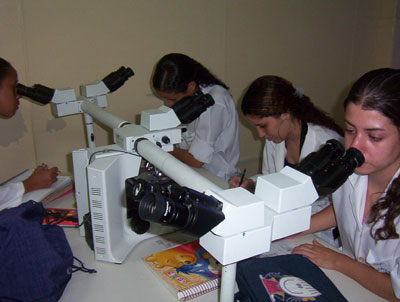

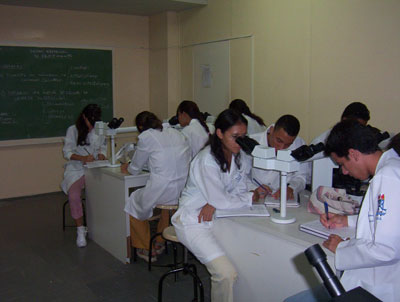

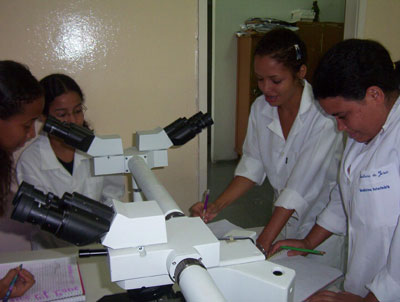

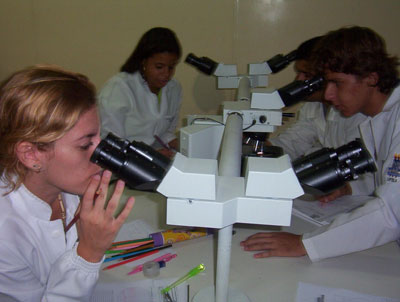

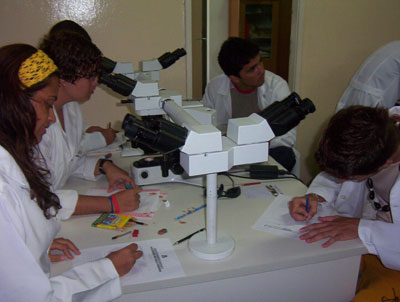

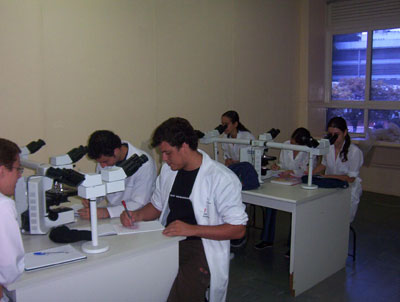

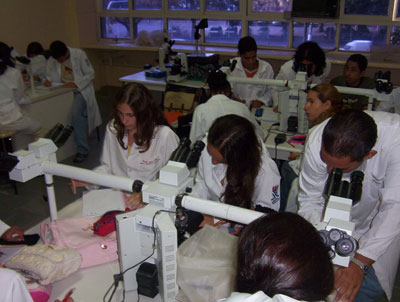

Fotos dos alunos:
